澆口套是壓鑄模具中必不可少的零件之一，為了調節澆口套胡溫度，設計時，澆口套外圓設一條或多條環形的水槽。在使用過程中，水垢在水槽中慢慢沉積，使用一段時間后運水槽就會堵塞，造成運水不通，從而影響澆口套胡冷卻效果。為了保證澆口套的正常運水，實際使用模具過程中需要經常對澆口套進行維護。
1、水垢成因分析
澆口套內周期性地輸送670～700℃的鋁夜，澆口套外側的環形運水槽的水會連續不斷地受到加熱，即使進水是常溫20℃的水，經過運水槽后出水一端的水溫度已經達到60～80℃之間。由于水的電離過程吸熱，因此升溫使水的電離平衡右移，即加熱會促進水的電離(H2O=H+OH，水中的(H+)和(OH-)同時增多。由于水中含有鈣離子、空氣中含有二氧化碳，在加熱的狀態下，容易由溶于水的碳酸氫鈣轉變?yōu)殡y溶于水的碳酸鈣Ca+20H+2C02=Ca(HC03)2,Ca(HC03)2=CaC03↓+H02+C02↑。因此水垢的主要成份是碳酸鈣(CaCO3)。由此可見，只要水中含有鈣離子，或水被加熱時就會產生水垢。
2、工藝分析

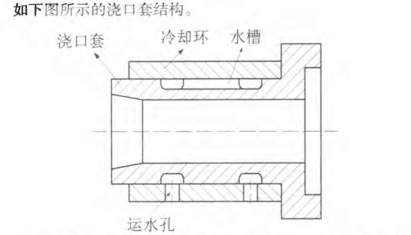

從上圖所示澆口套的裝配工藝分析來看，為了保證運水槽內的水不會從澆口套與冷卻環之間的間隙中滲漏，加工時都是采用過盈配合H7/r6，將冷卻環加熱壓入澆口套上，從而達到密封效果。由此可見。當水槽內積滿水垢后，不能將澆口套與冷卻環拆卸進行清理水槽內的水垢。
3、解決方案分析
方案一：根據材料價值及加工周期確定取舍。由于澆口套采用的材料H13，它是一種熱作模具鋼，較冷卻環采用胡45鋼價格高很多，而且加工量較大，因此，為了恢復運水槽胡運水，采用舍棄冷卻環的辦法，將冷卻環用車床加工去掉，然后再清理水槽上沉積胡水垢，將水垢清理干凈后，再重新加工一個冷卻環用熱壓法配到澆口套上，從而達到修復運水的目的。缺點：
(1)修復的周期較長。要將原來的冷卻環去除后再重新加工冷卻環配上；
(2)直接采用熱壓法會對澆口套內孔徑產生輕微的變形；
(3)反復這樣修復，既費時又費鋼料。
方案二：采用化學溶解的方法。根據水垢的主要成分是Ca(HCO3)2：，又根據化學原理一鹽與酸反應會生成新鹽與新酸，關鍵要選擇合適的酸。酸的選擇：
(1)(H2SO4)與碳酸鈣(CaCO3)反應生成微溶于水的(CaSO4)，而且(CaSO4)會附著在(CaC03)表層上阻礙繼續反應，同時，(H2SO4)與水稀釋時必須注意一定的先后順序，操作上存在安全隱患。因此，不能選用(H2S04)。
(2)硝酸(HNO3)與碳酸鈣(CaCO3)反應生成易溶于水的硝酸鈣ca(NO3)2，由于硝酸在光照條件下分解成水、N02和O2,而二氧化氮(NO2)是一種棕紅色有刺激性臭味的氣味，會對人體產生不適，同時對大氣也會產生影響，因此不宜選用硝酸。
(3)鹽酸(HCl)，與碳酸鈣(CaCO3)反應生成易溶于水的氯化鈣(CaCI2)，且鹽酸是氯化氫的水溶液，不論是濃鹽酸還是稀鹽酸都不用進行稀釋就可以直接使用，因此選用鹽酸作為溶解試劑是較好的選擇。
4、方案的實施
為了減少材料胡浪費以及避免采用熱壓法對澆口套內徑胡變形的影響，選擇方案二作為處理水垢的方法。CaCO+2HCl)=CaCl2+H02+C02↑，從化學反應方程中可以看出，在反應過程中會有氣體排出。由于鹽酸是水溶液，氣體在水中排出時會冒出氣泡，因此可以以此作為是否反應完成的判斷依據。鹽酸胡選擇：工業鹽酸，呈現黃色的液體，鹽酸胡濃度較低，反應會較慢，需要的時間較長，不作使用；鹽酸試劑，呈現無色的液體，鹽酸胡濃度較高，反應較快，因此使用該鹽酸作為處理水垢的化學試劑。處理方法：將鹽酸試劑用滴管從運水孔處一滴一滴地滴入孔內，鹽酸試劑迅速與碳酸鈣反應生成氣泡排出，待反應緩慢下來后，再往孔內滴入鹽酸試劑，最后待滴人一滴鹽酸試劑后，如運水孑L內無新的氣泡從孔口冒出，表明水槽中的水垢已經與鹽酸試劑反應完畢。由于采用滴定溶解，水槽中會有1～1．5滴鹽酸試劑過量，因此滴完后不能用手去觸碰水槽中的液體。避免腐蝕身體，應該用水緩慢注入孔內，讓其清除殘留的鹽酸，才能完成。
5、操作過程
先準備酸性滴管、燒杯、鹽酸試劑，然后將鹽酸試劑從瓶中倒出適量至燒杯中，再將燒杯中胡鹽酸倒入滴管內，再將滴管的出口正對一個運水孔，打開滴管開關，觀察反應速度，調節開關的大小。剛開始反應時，氣泡只從滴鹽酸處冒出，并帶出黃色的渾濁液體，反應快結束時，氣泡從另一個運水孔中也會冒出，并也帶出黃色的渾濁液體，將滴管開關調小出水，當最后進入運水孔無冒出氣泡時，表明水垢已經溶解，此時將滴管開關關閉，再將滴管內的鹽酸試劑倒回鹽酸瓶內，最后將澆口套送到清洗池內清洗，用一條運水管將澆口套與自來水管連接，然后緩慢開水，將水槽內的溶液沖出。
6、結語
實踐表明，雖然澆口套主要材料含有鐵的成份，亦能與鹽酸發生反應，2HCI+Fe=FeCl2+H2↑，但由于鹽酸與碳酸鈣的反應比鹽酸與鐵的反應快，且即使鹽酸與鐵有輕微的反應也只是在水槽周邊有反應，也不會影響澆口套的整體使用效果及壽命。因此用鹽酸處理澆口套中的水垢，可以達到簡單、快捷的效果，而且成本低，這種方法具有實用性，值得廣泛推廣。
